射出成形機の断面図: 垂直構造と水平構造のガイド

射出成形機を中央でスライスすると、その断面図には、ポリマー ペレットがどのように完成部品になるのかが正確に示されています。つまり、スクリューがどこで材料を溶かして射出するのか、トン数に応じて金型がどのように閉じられた状態に保たれるのか、冷却後に部品がどのように取り出されるのかがわかります。エンジニア、購買チーム、保守スタッフにとって、内部の状況は実用的な意思決定ツールとなります。インサート成形に適した機械構成の理由、メンテナンスに影響する構造、見積比較時の確認事項などを説明します。このガイドでは、射出成形機の断面図の 4 つのコア サブシステムについて説明し、垂直レイアウトと水平レイアウトを比較し、構造を実際の選択の決定に結び付けます。

射出成形機の 4 つのコア サブシステムの断面図

メーカーや構成に関係なく、すべての射出成形機は、射出ユニット、型締ユニット、駆動ユニット、制御システムの 4 つの機能システムに集約できます。断面図は、これらのシステムがどのように配置されているかを示しており、その配置によってマシンが最も優れた性能を発揮することが決まります。同じ射出ユニットは、水平または垂直に取り付けられているかどうかに関係なく、金型にナイロンを正確に射出することができます。本当の違いは、クランプユニットとその周りの金型の位置合わせ方法にあります。

射出装置：ペレットからメルトまで

射出ユニットの断面図を見つけると、上部にホッパーが付いた長いシリンダーが見えます。ペレットはホッパーから加熱されたバレルに落下し、往復スクリューが回転してペレットを搬送、圧縮、溶解します。十分な溶融物がスクリューの前に溜まると、スクリューは回転を停止し、プランジャーのように前進し、溶融物をノズルから閉じた金型内に押し込みます。スクリューとプランジャーの類似性は、図面が示す内容と一致するため、多くの技術ガイドに登場します。つまり、1 つの連続ストロークがフルショットを実現します。

重要な仕様はショット サイズ、つまり 1 サイクルで射出される溶融物の最大量で、通常は汎用ポリスチレンのオンスまたは立方センチメートルで評価されます。一般的な選択ルールは、ショット サイズが以下のマシンを指定することです。 30～40パーセント パーツとランナーの合計重量を超えています。このマージンにより、ショットごとにスクリューを前方限界で動かすことなく、粘度の変化が吸収されます。

クランプユニット：金型を圧力で保持

クランプユニットは金型を開閉する重量のある構造物です。固定プラテン、可動プラテン、および可動プラテンを直線にガイドするタイバーを使用します。射出中、ポリマーは高圧でキャビティに入り、両方の金型半体を押します。トンで表される型締力が低すぎると、金型がわずかに開き、パーティング ラインに沿って溶湯が逃げてバリが発生します。バリはトリミング工程を追加し、スクラップを生成するため、クランプ力が発生します。 常に超えなければなりません ショットの分離力。

クランプ システムには 2 つの構造ファミリーがあります。トグルマシンは、機械的リンクを介して力を増大させ、高速でエネルギー効率の高いサイクリングを実現します。直接油圧機械は、ストローク全体にわたってより細かい圧力制御を行うために、大きなシリンダーでプラテンを押します。断面図はマシンがどのファミリーに属しているかを示しており、その選択はサイクル タイム、エネルギー コスト、メンテナンスに影響します。

排出および制御システム: サイクルの完了

冷却後、金型が開き、移動プラテンの後ろのエジェクタ プレートに取り付けられたエジェクタ ピンが部品を金型面から押し出します。 2 つの詳細が重要です。きれいにリリースするには、エジェクターのストロークが部品の深さを超える必要があることと、目に見える跡を避けるためにピンのレイアウトが部品の形状と一致している必要があります。

制御システムはその他すべてを調整します。バレル ゾーンの温度、射出圧力と速度、型締力、サイクル タイミングは閉ループで管理されます。最新のマシンでは、コントローラーは生産データのログも記録し、オートメーションと通信します。そのため、ドライブと制御の選択が選択の会話の一部になっています。

垂直と水平: 断面がどのように変化するか

オンラインのほとんどの断面図では、バレルが横を向き、金型プラテンが直立し、部品がコンベヤーに排出される、水平型の機械が示されています。垂直マシンは、同じサブシステムを垂直軸に沿って再配置します。クランプ ユニットは上向きに積み重ねられ、金型のパーティング ラインは水平になり、射出ユニットは金型の上に設置され、下向きに射出します。それは表面的なものではありません。マシンの動作特性を根本から変えます。

3 つの実際的な結果が直接続きます。まず、水平な金型面により、インサートのための安定した作業面が形成されます。金属製のナット、ピン、または端子は、機械が閉じている間、オペレータが置いた場所に留まります。水平機械では、同じインサートが垂直面に接触し、ずれることがあります。第 2 に、垂直型マシンは占有床面積がはるかに少なく、多くの場合、同等の水平型モデルの約 3 分の 1 であり、組立ライン近くのコンパクトなセルに適しています。 3 番目に、取り出しは重力によって行われます。部品は金型の下のビンまたはコンベアに直接落下するため、取り出しロボットの必要性が減ります。

縦型機械が優れている点: インサート成形とオーバーモールディング

インサート成形は、垂直機械形状の教科書的な応用です。金属インサートを金型の下半分に配置すると、機械が閉じ、プラスチックがインサートの周囲に射出され、アセンブリが取り出されます。パーティング ラインが水平であるため、クランプ直前に重力によってインサートが所定の位置に保持され、オペレータまたはロボットは垂直プラテンの周囲に手を伸ばさずに上から荷重を加えます。

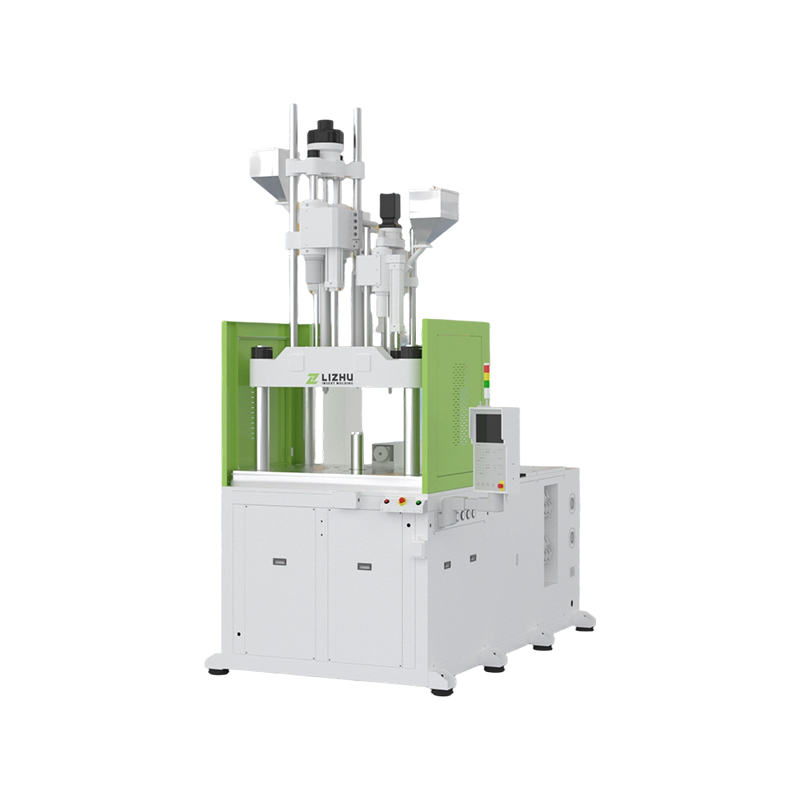

オーバーモールディングも同じロジックに従います。金属、硬質プラスチック、またはケーブルアセンブリのいずれであっても、基板が金型内に配置され、その上に 2 番目のポリマーが成形されます。このアーキテクチャをスライド テーブルと組み合わせると、上でサイクルが継続している間に、下側の金型半分が装填のために移動するため、装填は射出および冷却と並行して実行されます。これが効率的なインサート成形ラインの構造的基礎であり、それが理由です。 標準的な縦型射出成形機 多くの場合、成形業者はインサート成形を開始するときに最初に評価する構成です。

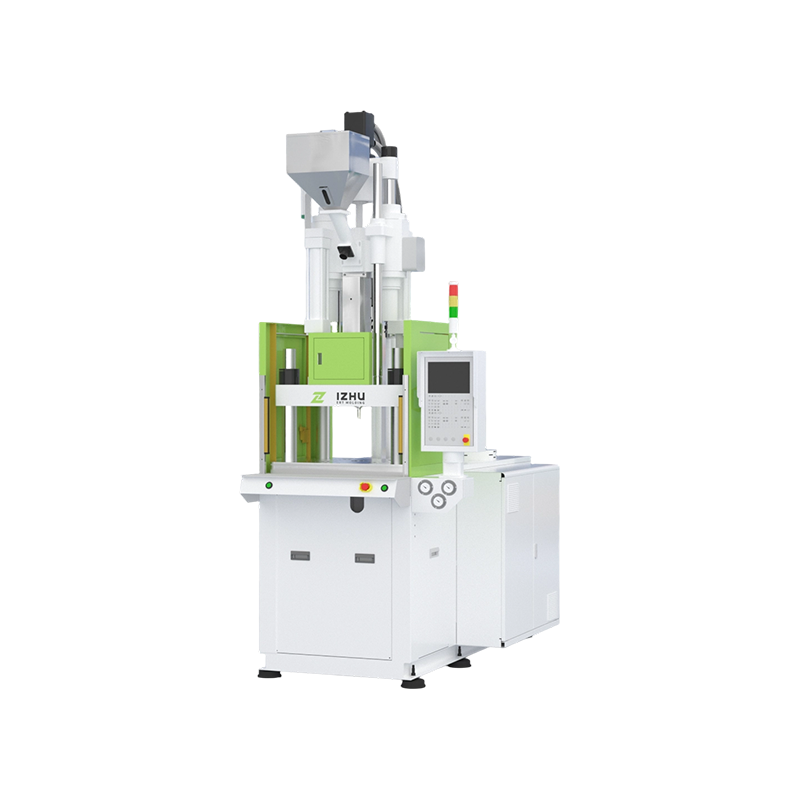

標準的な竪型射出成形機 サプライヤー、会社 LIZHU Machinery は中国の卸売標準縦型射出成形機メーカーのサプライヤーおよび会社であり、卸売ソリューションを提供しています。 製品を見る→

垂直機械断面図で検査するための主要な構造的特徴

垂直機械の断面図では、4 つの構造の詳細に注目する必要があります。

1. クランプシリンダーの配置。 ほとんどの縦型機械はクランプ シリンダーを下部プラテンの下に配置し、上方に押し上げます。可動プラテンがどのようにガイドされているかを確認してください。長いガイドポストと適切な座面により、金型の半分の位置が一定に保たれます。

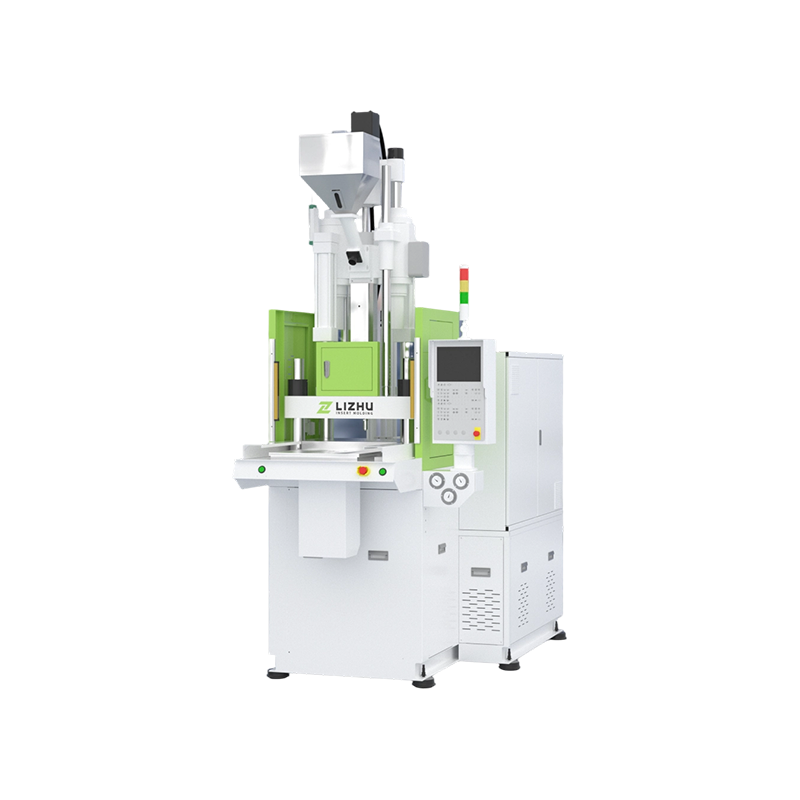

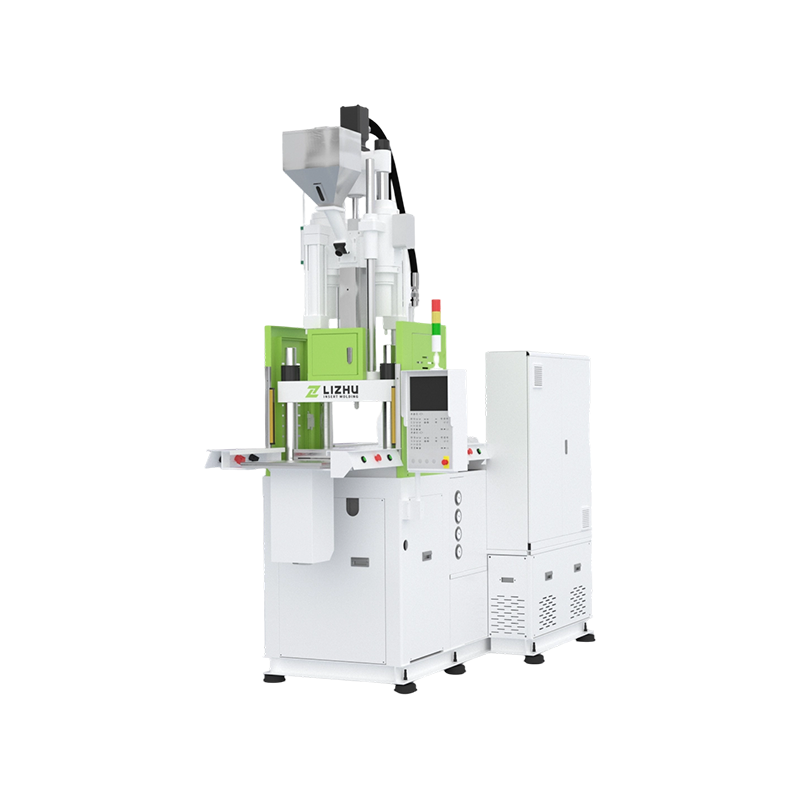

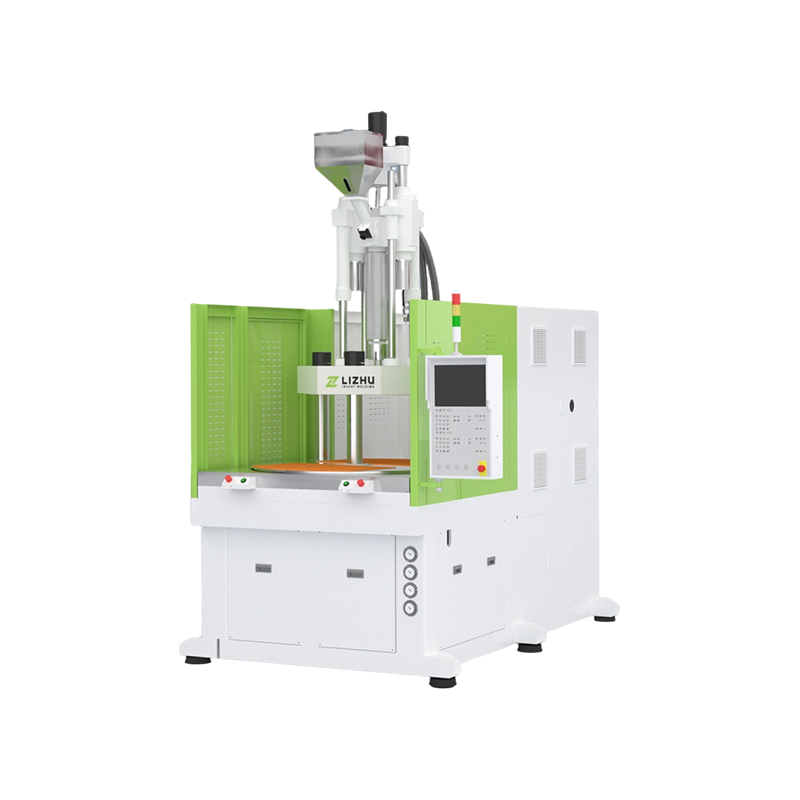

2. スライドまたはロータリーテーブル構造。 スライドテーブル機械では、下側の金型半分が外側に伸びて装填されます。サポート レール、位置決めピン、およびテーブル サポートを完全に伸ばした状態で検査します。ストロークの前方でテーブルのサポートが失われると、金型のたわみが発生します。このため、 シングルスライドプラテン竪型射出成形機 シングルスライド縦型射出成形機メーカー LIZHU Machinery は、中国のシングルスライド縦型射出成形機メーカーおよびカスタム工場であり、卸売ソリューションを提供しています... 製品を見る→ 購入前に構造を慎重に検討することが保証されます。
3. 排出構成。 排出が上から行うか、下から行うか、あるいは両方から行うかを確認します。ストローク、力、ピンのパターンは、金型メーカーの標準だけでなく、部品に適合する必要があります。

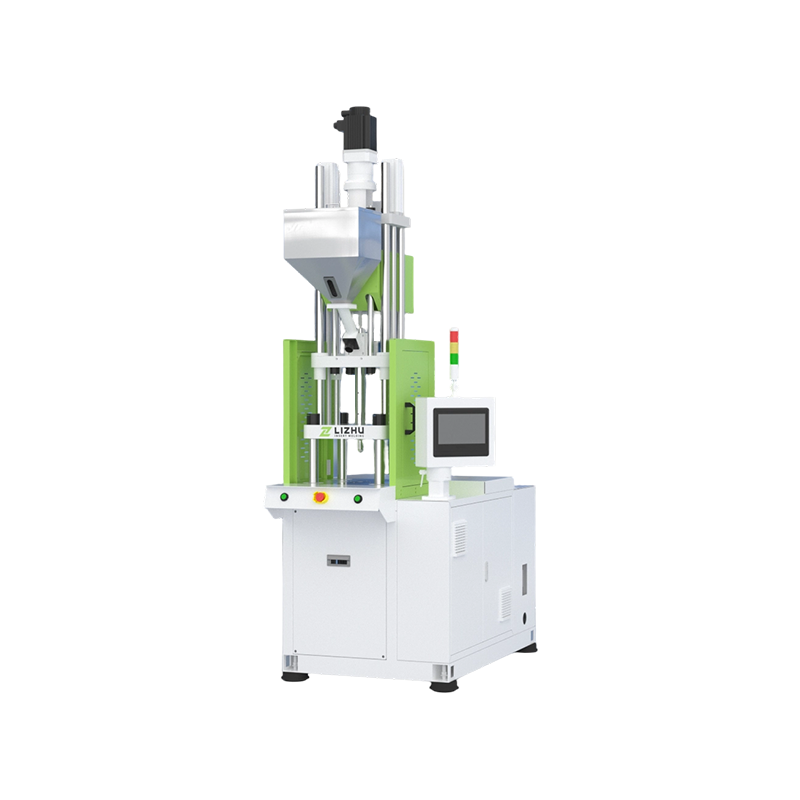

4. 駆動系。 油圧パワーパックは依然として一般的ですが、アイドルエネルギーの使用を削減し、再現性を向上させるため、サーボ駆動ポンプと全電気ドライブが普及しつつあります。技術的なケースについては、レビューで説明されています。 なぜサーボドライブが立型射出成形機を変えるのか .

断面図から得られるメンテナンスの洞察

切り取り図も整備図です。どこで摩耗が始まっているか、どのコンポーネントが定期的な検査に値するかを示します。

• スクリューとバレル。 ガラス入り樹脂はスクリューフライトとバレルボアを摩耗させます。スクリューの直径と表面の状態を定期的にチェックすることで、ショット重量の一貫性を保ちます。
• ヒーターバンド。 バレルに沿った温度の均一性により溶融粘度が制御されます。バンドが損傷すると、光沢や寸法が不安定な部品が生じます。
• 作動油の清浄度。 油圧機械は、ほとんどの場合、汚染されたオイルが原因で故障します。リターンフィルターとオイルの状態を定期的にチェックしてください。
• バーを結び、ジョイントを切り替えます。 潤滑が不均一であると、クランプ力のバランスが崩れます。タイバー、トグルピン、エジェクターブッシュには定期的にグリースを塗布してください。
• スライドテーブルと回転テーブル。 ガイド レール、位置決めピン、インデックス機構はサイクルごとに摩耗し、金型の位置合わせに直接影響します。

これらのルーチンの構造化されたウォークスルーは、ガイドで利用できます。 射出成形機機械部品のメンテナンスのポイント には、点検間隔と警告標識がシフトベースの順序でリストされています。

機械を評価する際の断面図の見方

サプライヤーが見積レビュー中に断面図を提示する場合は、このシーケンスを使用します。

1. まずはインジェクションユニット。 ネジ径、有効ストローク、L/D比をご確認ください。 20:1 程度の汎用ネジが一般的です。エンジニアリング樹脂には異なる形状が必要な場合があります。定格ショット サイズとパーツおよびランナーの重量を比較し、30 ～ 40% のマージンを保ちます。
2. 2番目のクランプユニット。 トグルまたは油圧構造を特定し、タイバーの間隔とプラテン間の最大日光を記録します。これらの寸法は、機械が受け入れる最大の金型を定義します。トン数だけではそうではありません。
3. 排出システムその3。 エジェクタのストロークを最深部の深さに合わせ、排出パターンをカスタマイズできることを確認します。
4. 4番目はドライブ＆コントロール。 機械が油圧式、サーボ油圧式、電気式のいずれであるかを確認し、コントローラーのデータログ機能と自動化機能を確認します。

結論: カットアウェイから自信を持ったセレクションへ

射出成形機の断面図は、単なる技術的な図ではなく、決定ツールです。 「インサート成形には立型機を使用すべきですか?」を翻訳できます。幾何学的な答えになります。垂直レイアウトでは、射出ユニットを金型の上に配置し、パーティング ラインを水平にし、重力によってインサートを保持し、部品をリリースします。そのため、縦型機械がインサート成形、オーバーモールディング、およびモールドインコンポーネントのプロセスで主流を占めています。

射出ユニット、クランプユニット、突き出しシステム、ドライブの種類など、検査対象がわかれば、自信を持ってサプライヤーの断面図を確認し、スクリューの形状、スライドテーブルのサポート、突き出し構成、ドライブトレインの効率について正確な質問をすることができます。構造上の答えが生産ニーズと一致する場合は、注文する前に、実際の機械の仕様を金型のサイズおよび自動化の目標と比較してください。
